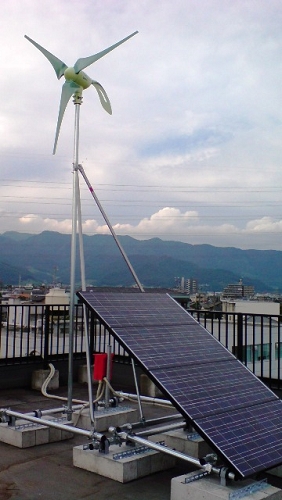

風力発電機システム 設置事例

中村たばこ店 様

甲府市 JR身延線・甲斐住吉駅隣



設置日
2007年6月
システム
・独立電源システム ハイブリットタイプ
エアドルフィンMark-ZERO(Z-1000)×1
太陽電池モジュール(SQ-501)×4
ディープサイクルバッテリー(GPL-4D)×2
定格出力
1320W
使用目的
・看板照明
・たばこ自動販売機の電源

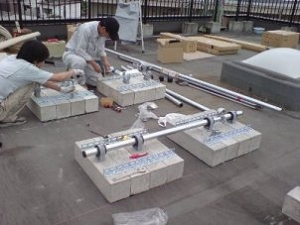

SN380163.JPG周りに、風の障害物が無いかぎり、3階ほどの高さですと、メーカーのタワーキットをそのまま使用できます。屋根の強度を確認した上で、推奨される重量・強度を満たしたベースを設置します。
通常は500kgほどの重さを必要とします。

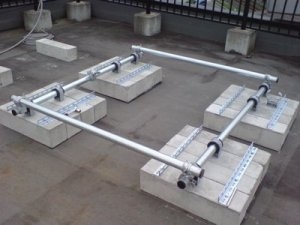

SN380165.JPG コンクリートブロックをアングルで連結し、専用インシュレーター・ホルダーで固定します。これにより振動なども吸収し、屋上でも騒音などを気にする事なく設置が可能です。
この上に、歪みや傾きに細心の注意を払い、バランスを取りながらタワーを組んでいきます。
※画像は、ベース全体ではありません。
